3D 扫描仪光源控制与双目同步开发
关键成果
4 路
独立激光通道
双目
硬件同步触发
5 种
扫描模式
项目背景

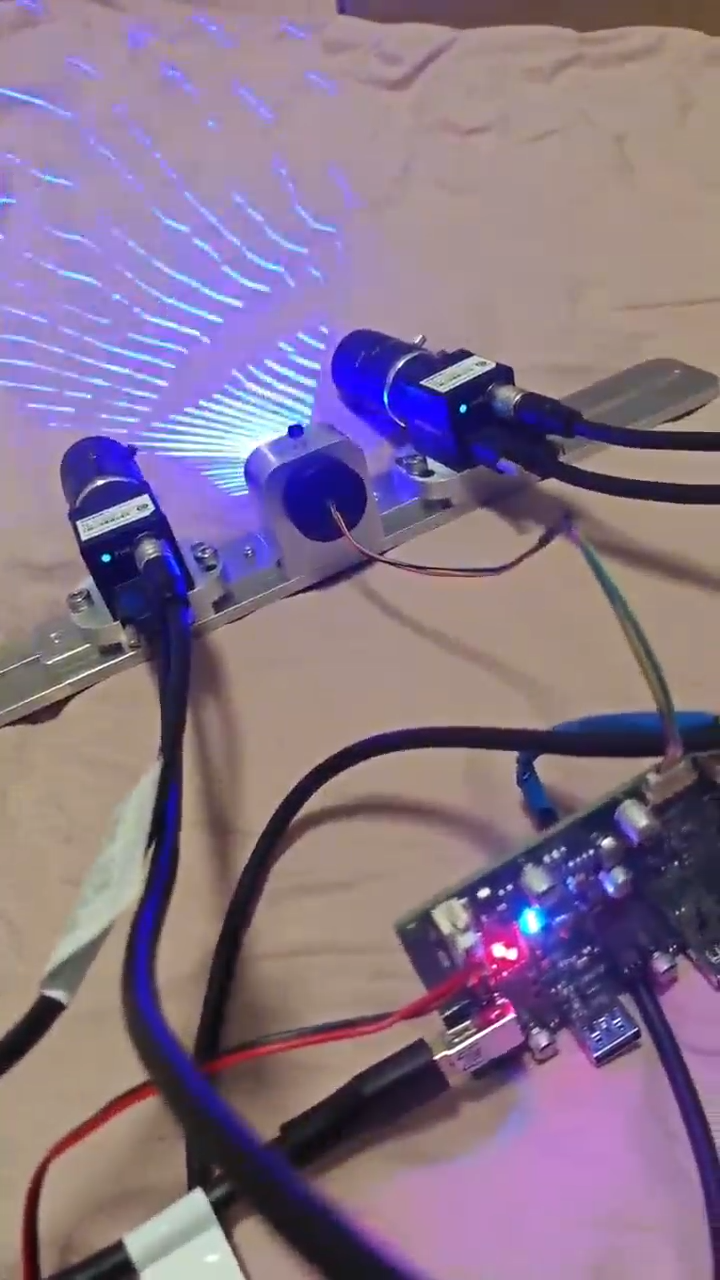

为 3D 扫描仪品牌商提供光源控制板与嵌入式固件的定制开发，产品形态覆盖手持式与工业固定式。设备采用双目 USB3 工业面阵相机，配合多线激光模组与补光光源工作；控制板负责相机触发、光源分时点亮、模式切换与状态回传，并将图像与设备数据通过 USB 高速通道汇聚输出。
面临挑战
- 多光源与双目相机必须精确同步：激光、补光与左右相机曝光要在同一帧内对齐，否则会出现串光、跨帧与错帧，直接影响点云质量；
- 光源不能同时点亮：多个激光通道必须严格分时，切换时还需留出可配置的关闭间隔；
- 数据带宽不能成为瓶颈：双目工业相机图像数据量大，USB 带宽不足会直接限制扫描速度；
- 激光安全：任何异常情况下都必须确保光源被可靠关闭。
解决方案
一块控制板统管触发、光源与时序
基于 STM32F070 主控，相机触发、光源分时、模式切换与状态回传全部由自研控制板完成，PC 端只需下发模式指令。4 路激光通道与 1 路补光各自独立使能、独立调光，扫描时严格分时点亮，从机制上杜绝多通道同时开启。
双目同步与曝光窗口控制
左右相机由同一触发源同步曝光，光源只在双目有效曝光的重叠窗口内点亮、曝光结束立即关闭，避免激光跨帧与串光——这是点云拼接精度与扫描成功率的基础。曝光时间由相机参数组决定，控制板只负责触发与光源时序。
USB 高速通道
通过 USB 3.1 HUB（VL817）汇聚双目相机图像与控制板数据，单口 5Gbps 带宽，避免带宽瓶颈拖慢扫描速度。
模式化设计与安全兜底
内置标准扫描、相机标定、激光标定、精扫与深孔共 5 种模式，PC 端切换即可适配不同工件与扫描策略。通道切换预留可配置的关闭间隔；光源点亮时间同时受曝光窗口与最大点亮时间约束；模式切换、控制板复位或通信异常时默认关闭全部光源。
应用价值
- 双目同步 + 多光源分时控制，为高精度点云采集提供稳定的时序基础；
- 一套控制板同时覆盖手持式与工业固定式形态，降低重复开发与维护成本；
- 模式化设计让同一台设备适配不同工件与扫描策略；
- 时序同步在硬件层完成，对 PC 端软件依赖更低，异常时能可靠关灯，降低激光安全风险。
