引脚定义
丝印按俯视、自上而下顺序排列。

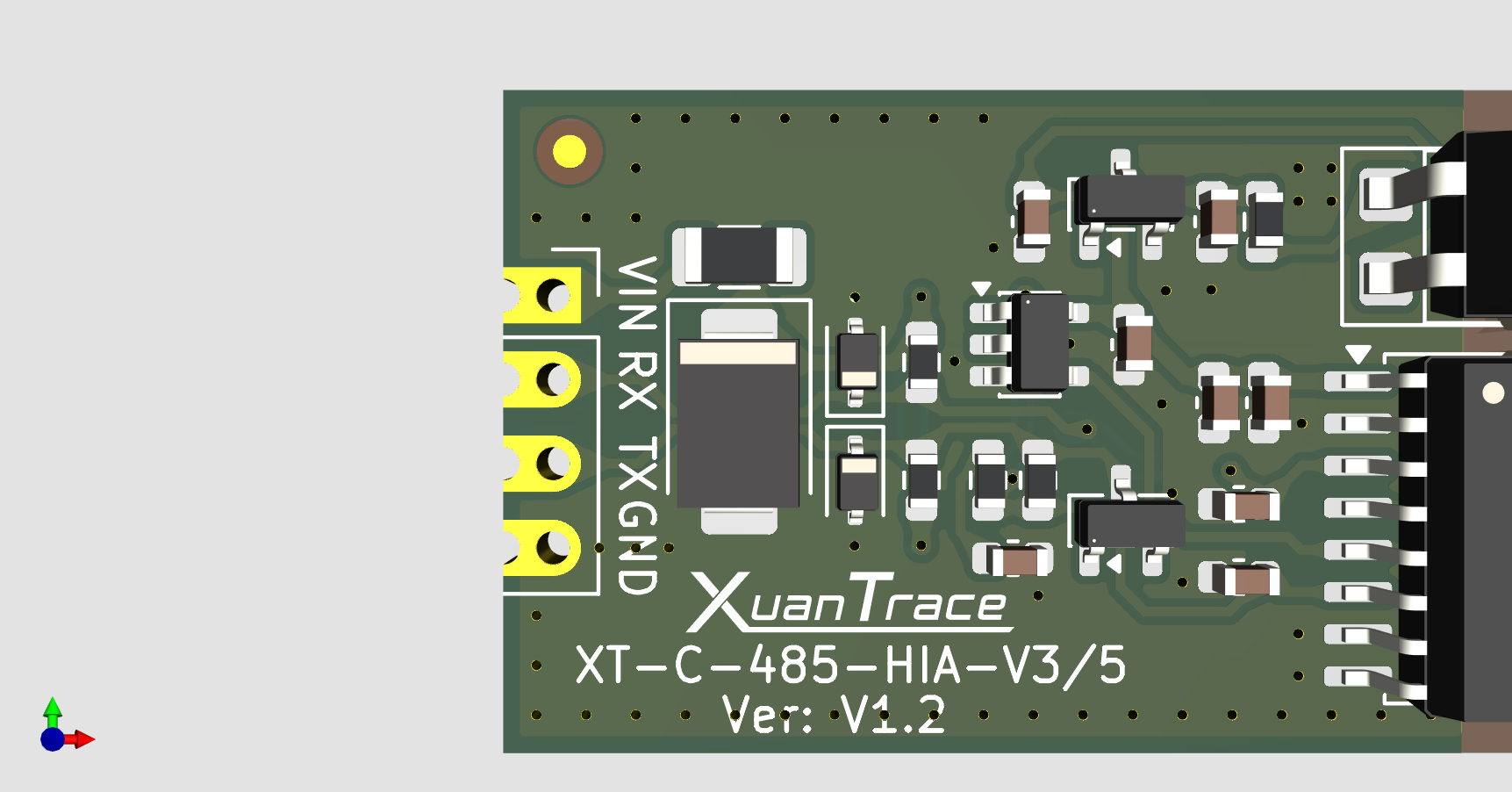

逻辑侧（2.54 mm）
| 名称 | 流向 | 说明 |
|---|---|---|
VIN | — | 供电 3.0 – 5.5 V（3.3 V / 5 V 常用） |
RX | 模块 → MCU | 模块收到的总线数据送往 MCU，接 MCU 的 RX |
TX | MCU → 模块 | MCU 待发数据送入模块，接 MCU 的 TX |
GND | — | 逻辑侧地，与 MCU 共地 |
与 MCU 直连、不用交叉：TX 对 MCU 的 TX、RX 对 MCU 的 RX。TX 经施密特触发器整形后直接驱动收发器的 RE / DE，半双工自动换向，软件不用管方向。
总线侧（5.08 mm）
| 名称 | 流向 | 说明 |
|---|---|---|

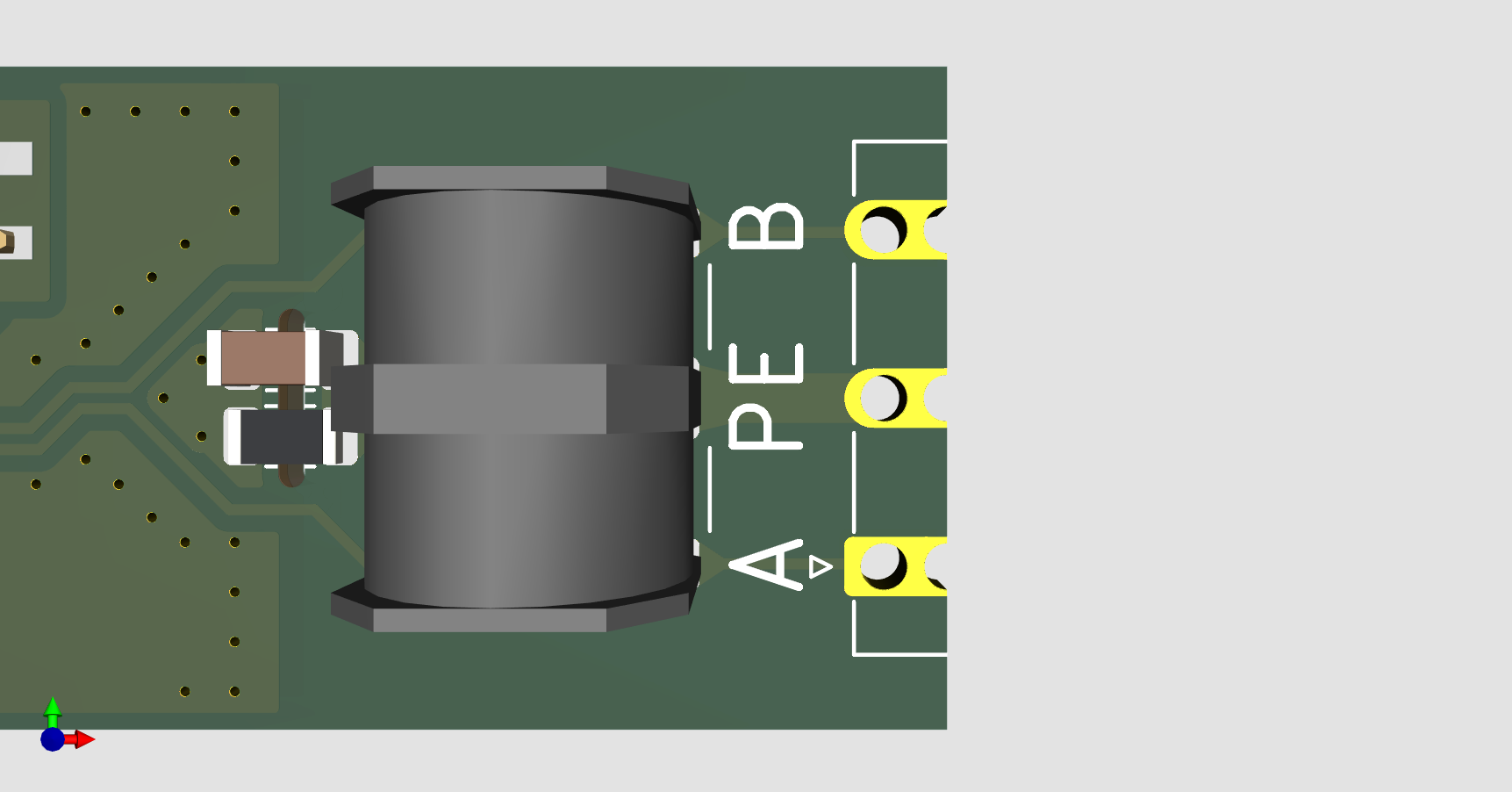

B | 双向 | RS-485 B（反相） |
PE | — | 保护地，必须就近接入大地（气体放电管的泄放通路） |
A | 双向 | RS-485 A（同相） |
接线注意
PE必须就近接大地：气体放电管以PE为泄放通路，PE悬空时防雷能力会明显下降。- 隔离侧
PE不可与逻辑侧GND短接：一旦共地，隔离即失效。 - 终端电阻：仅在总线物理两端闭合板载跳线接入 120 Ω，中间节点一律断开。
- 偏置电阻：板载 A 上拉 / B 下拉偏置，多节点组网时请核算全网并联偏置值。
外形尺寸
外形 90 × 20 mm，板厚 1.6 mm。
推荐焊盘尺寸
推荐焊盘：逻辑侧 3.6 × 1.9 mm（节距 2.54 mm），总线侧 4.4 × 2.2 mm（节距 5.08 mm）；其余定位尺寸见上图。
